托卡马克（Tokamak）是目前最主流的可控核聚变装置，核心是用强磁场把上亿度高温的等离子体约束在环形真空室，实现氘氚聚变，被视为人类迈向 “人造太阳” 的核心路线。

一、名字与起源

• 名称含义：俄语缩写，全称 “环形真空室磁线圈装置”（环形 toroidal、真空室 kamera、磁 magnit、线圈 kotushka）。

• 诞生：1950 年代由苏联库尔恰托夫研究所发明，1954 年建成首个装置 T-1，1968 年 T-3 装置突破关键温度，奠定主流地位。

二、核心原理：磁场 “牢笼” 困住上亿度等离子体

核聚变需要1 亿℃+高温，没有任何材料能直接接触，托卡马克用磁约束解决：

1. 环形真空室：形似 “轮胎”，内部抽成真空，注入氘氚燃料（氢同位素）。

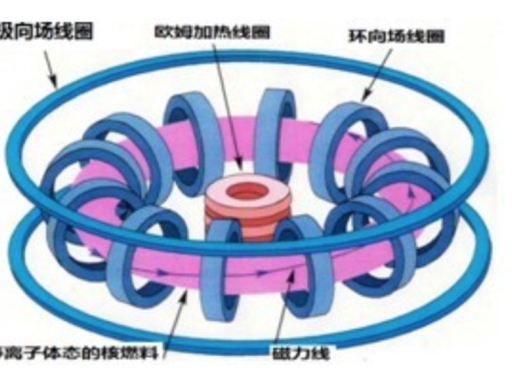

2. 三重磁场约束





• 环向磁场：外部环形线圈通电，产生绕真空室的 “跑道型” 磁场，防止粒子径向逃逸。

• 极向磁场：中心螺线管线圈（变压器初级）感应出等离子体电流（变压器次级），电流产生垂直方向磁场，约束粒子纵向运动。

• 螺旋磁场：两种磁场叠加，形成螺旋形磁力线，让等离子体粒子沿磁力线螺旋运动，牢牢锁在中心，不碰内壁。

3. 加热到聚变温度

• 欧姆加热：等离子体电流自身电阻产热（类似电炉丝）。

• 辅助加热：微波、中性束注入（高速氢原子束），把等离子体从千万度加热到 1 亿℃以上，满足氘氚聚变条件。

4. 聚变反应与能量输出

• 氘 + 氚→氦 + 高能中子 +17.6MeV 能量。

• 带点粒子（氦核）被磁场约束，维持高温；

  不带电中子穿透磁场，撞击内壁 “包层”（锂材料），动能转化为热能，加热水成蒸汽，驱动发电机发电。

• 副产品：氦气（无放射性），锂受中子轰击还能再生氚，形成燃料闭环。

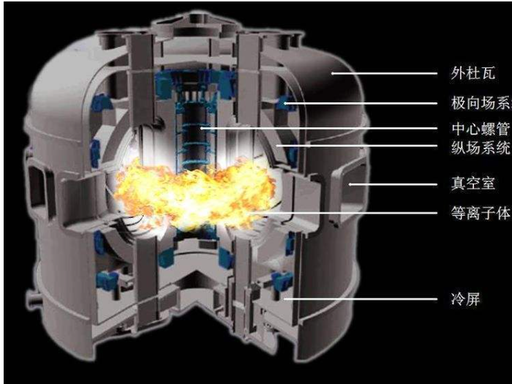

三、关键结构

• 真空室：环形，耐高温、防杂质污染。

• 磁体系统：环向线圈、中心螺线管、极向线圈，多为超导材料（如铌钛合金），降低能耗。

• 包层：内壁核心部件，承担能量捕获 + 氚增殖双重任务。

• 偏滤器：排出杂质和废热，保护真空室。

四、代表装置

• EAST（东方超环，中国）：世界首个全超导托卡马克，2021 年实现1.2 亿℃维持 403 秒，稳态运行全球领先。

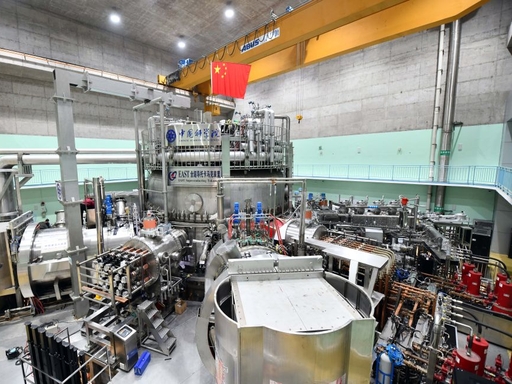

  EAST东方超环托卡马克装置

• ITER（国际热核聚变实验堆，法国）：全球 7 方（中、欧、美、俄、日、韩、印）共建，人类最大托卡马克，目标 2035 年首次氘氚聚变，实现输出能量 > 输入能量（Q>10）。

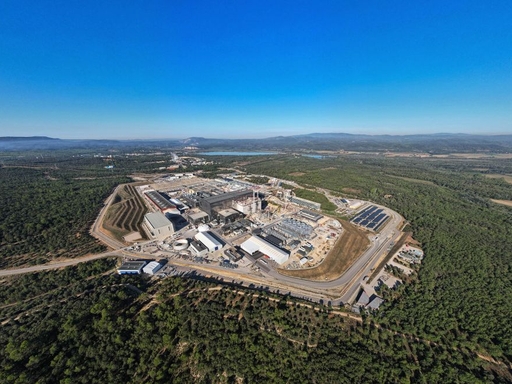

  ITER国际热核聚变实验堆

• JET（欧盟）：历史最久的大型托卡马克，1997 年创下Q=0.67（输出 / 输入）纪录。

五、核心挑战

1. 稳态约束难：上亿度等离子体易失控、逃逸，需长期稳定约束（目标数千秒）。

2. 能量增益低：目前实验Q<1（输入 > 输出），需突破Q>10才能商业化。

3. 材料寿命短：中子轰击、高温等离子体冲击，内壁材料易损伤。

4. 氚自持难：氚天然稀缺，需高效增殖技术实现燃料自给。

六、优势与前景

• 优势：燃料（氘）取自海水，储量几乎无限；

  无碳排放，放射性废料极少（远低于裂变），安全性高。

• 前景：若 2035 年 ITER 达成目标，2050 年前后有望建成首座商业聚变电站，彻底解决人类能源危机。
